サンジュール®

合わせガラスを使用した採光型・大型のモジュールによる太陽光発電システム商品です。ガラスの採光性と耐久性を生かし様々な場所で利用いただけます。両面受光タイプであれば、垂直設置で効率良く発電することも可能になります。
合わせガラスのモジュールは高耐久性を備え、長期での使用ができます。また、実績のあるガラス施工技術により信頼性の高いシステムを構築します。

テンポイント®やメタルポイント®のフレームレスな商品と組み合わせて使うことにより、発電性を低下させるフレームの影や水平面使用のフレーム突起での雨水の滞留やゴミの付着を抑えることができます。

モジュール構成



モジュール構成(拡大図)※モジュール構成は一例です。使用する条件、環境により構成のご提案をさせていただきます。

合わせガラスタイプ
合わせ複層ガラスタイプ

セル

モジュールに組込まれるセルは、大きく分けて2種類から選べます。
カーテンウォールや、トップライトなど片側の面から太陽光を受光し発電する片面セル(一般的なセル)とフェンスや手すりなど両面から受光し発電する両面セルがあり、使用用途や発電性能・デザインから選べます。
※セルの仕様は予告なく改訂することがありますのでご了承ください。

ガラス

関連製品

サンジュール® SUDARE
サンジュール® GR
サンジュール® シースルー

サンジュール® SUDARE

単結晶セルを使用し、発電効率を維持しながら、シースルーを実現

単結晶シリコンセルを使用し、発電効率を維持しながら、シースルーを実現する新しい「サンジュール®」です。従来の「サンジュール®」同様、自由設計が可能なカスタム商品です。



セルの特長

① 1セルユニットのサイズ: 156㎜ × 77.9㎜
② 外観: ・ 開口率 約57%(セル部分)のシースルー。
・ カットするセルの標準は単結晶なので、セルの色は黒系。
③ セルユニットは連続的につなげることが可能



例:3ユニット

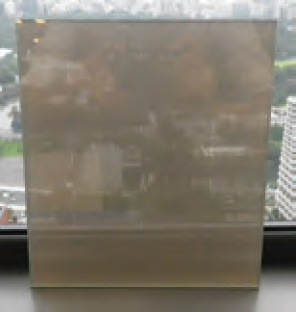

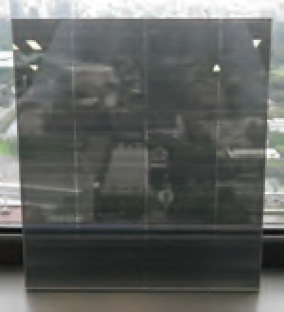

モジュールを通した見え方の違い(イメージ)

SUDARE

従来の結晶系
(156mm×156mm)

サンジュール® GR

「グリーン=環境カラー」のPR効果

グリーン色の多結晶シリコンセルを採用した、新しい「サンジュール®」です。従来のセルより「グリーン=環境カラー」のPR効果があり、壁面緑化との併用で、より一層グリーンビルディング のイメージを演出できます。直射日光をセルが遮り、木漏れ日のように優しい光を取り込みます。
従来の「サンジュール®」同様、自由設計が可能なカスタマイズ商品です。



セルの特長

① 1セルのサイズ:156㎜ × 156㎜
② 外観: 森林を思わせる爽やかなグリーン色の多結晶片面シリコンセル

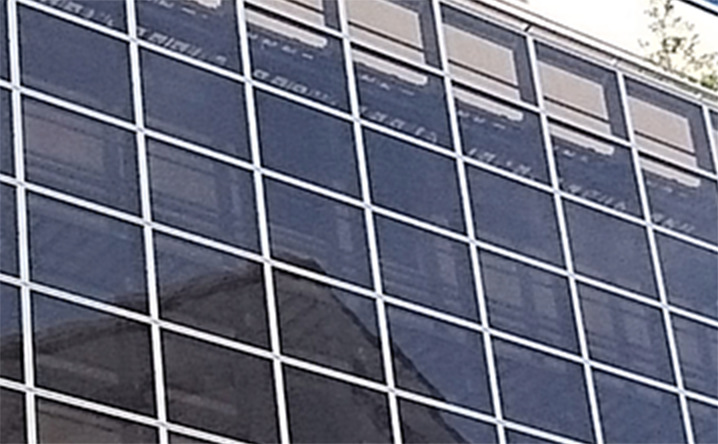

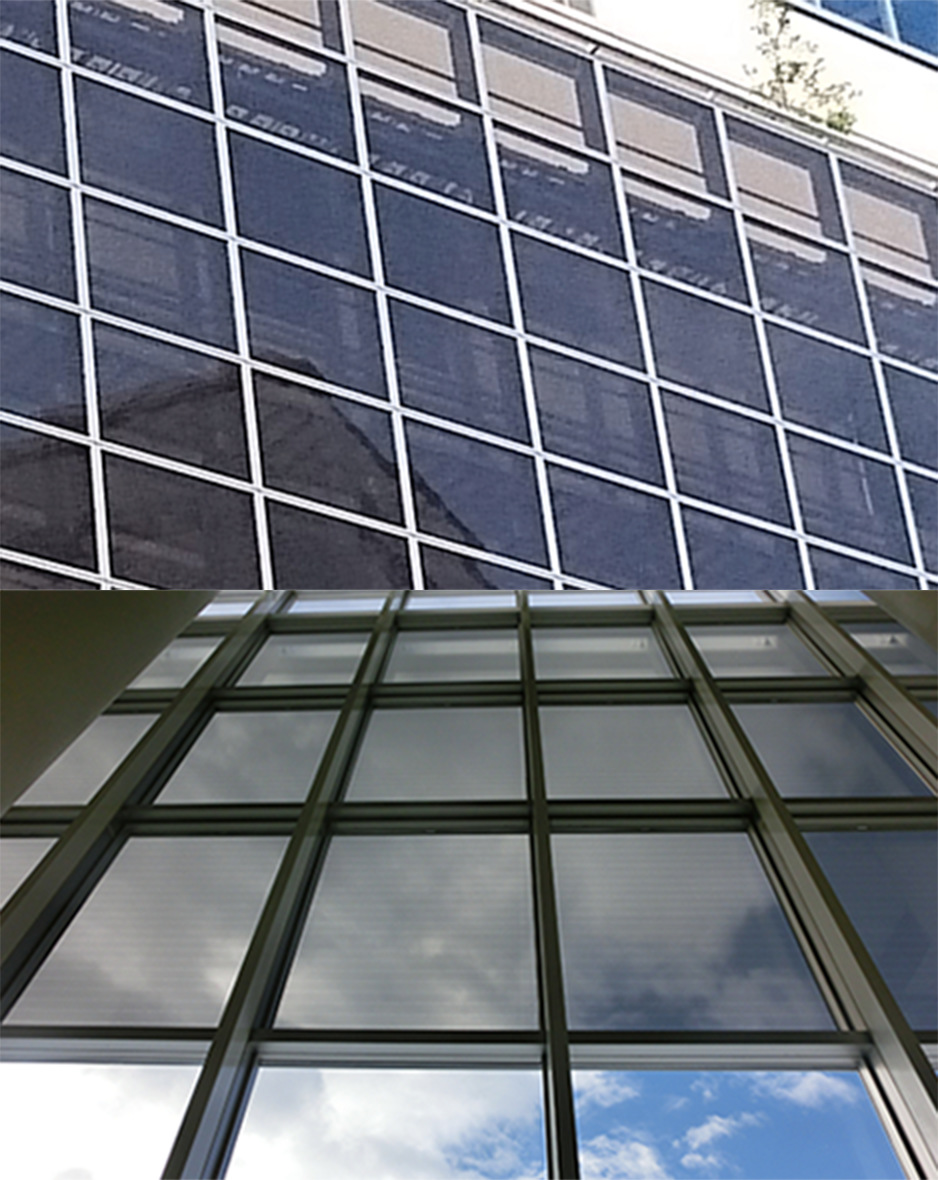

サンジュール® シースルー

適度に光を取り込みつつ、日射を効果的に遮蔽

サンジュール®シースルーは、アモルファスシリコンセルをレーザーカットし、微細な隙間を実現したシースルータイプの太陽光発電モジュールです。モジュールサイズは1,400㎜×1,100㎜が スタンダードサイズとなります。適度な透過・遮蔽性により快適な空間を演出します。



特長

① 1ユニットのスタンダードサイズ: 1,400㎜ × 1,100㎜(最大)
※特別寸法についてはご相談ください。
② ・ ガラス構成: 高透過熱処理4ミリ+熱処理4ミリ

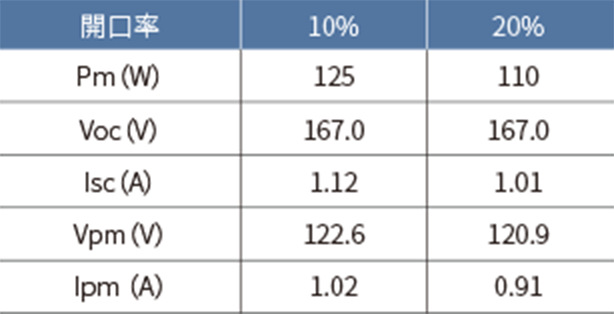

・ 開口率: 10%, 20%
・ 複層ガラスにも対応。
